Benötigt wird das SMD IC RTC 4543SB oder RTC 4574JE von Seiko-Epson
Zusätzlich noch dünner Lackdraht für den internen Einbau. An jedes unten genannte Beinchen des ICs kommen etwa 6 cm Lackdraht,
so dass das IC zwischen CPU und Displaycontroller eingebaut werden kann.
Um den Draht zu löten, muss man zuerst den Kolben auf knapp 400 Grad erhitzen, den Lack wegbrennen und verzinnen. Danach
auf SMD-freundliche 270 Grad abkühlen und die Kabel anbringen. Jetzt wickelt man Tesa um den Chip und verlegt die Kabel
zum 11-Pin-Interface.
11-Pin-Schnittstelle | RTC 4543 | RTC 4574 |
---|---|---|
3 | 11 | 7 |
5 | 12 | 6 |
7 | 9 | 10 |
8 | 8 | 3+8 |
10 | 14 | 1 |
Das ist eines meiner besten Werke: Eine Infrarotfernbedienungserweiterung für Sharp PCs!
Benötigt werden an Bauteilen (von Conrad oder
Reichelt Elektronik):
ICs
1 TSOP 1738 oder 1740 (ca. 2,50 DM)
1 NE 555
Transistoren
1 BC 548
2 BC 338
Dioden
2 LED Infrarot für Fernbedienungen
1 LED Rot
1 Siliziumdiode 1N4148 (Standarddiode)
Kondensatoren
2 330 µF/16V
1 4,7 nF
Widerstände
3 1 kOhm
1 6,8 kOhm
1 7,5 kOhm
1 100 Ohm
1 2 Ohm
Sonstiges
1 Buchse 2,5mm Mono mit Umschalter
1 Minischalter
1 Akku 6 Volt mit 100mAh oder mehr (je nach Baugröße)
1 Gehäuse
Besonders bastelfreudige Menschen können die Uhr auch in das IR-Interface einbauen und dazu zusätzliche Schnittstellenleitungen
ansteuern. Weiterhin kann ein Spannungsregler 6 Volt eingesetzt werden, um auch beim Ladevorgang den Rechner betreiben zu können.
Treiberpaket für IR Fernbedienungsfunktion

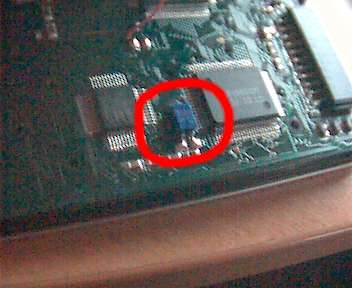

Auf dem Board liegt neben der CPU ein kleiner blauer oder silberner CERALOCK Oszillator mit 768kHz. Diesen durch einen mit 1,25 MHz
austauschen und fertig!
Dadurch stimmt die Datenübertragung und die Tonhöhe nicht mehr, da alles um etwa 1,6 mal schneller ist!
Die Kassettenaufnahmen von diesem Gerät arbeiten nur mit anderen übertakteten Rechnern!
Hier ist der ultimative Diskettenlaufwerksimulator! Er wird an einen seriellen Port am großen PC gesteckt.
Benötigte Bauteile:
1 74HC74
1 74HC164
1 74HC174
1 74HC157
1 CD4050
1 7805
5 100 kOhm
1 10 kOhm
1 3,3 kOhm
1 220 kOhm
8 Siliziumdioden
1 LED rot
5 100 nF
3 10 µF
1 9 Pin SUB-D Stecker
1 11 Pin Pocket-Stecker
Mit den im Handbuch beschriebenen Befehlen LOAD "X:filename.ext" und SAVE "X:filename.ext" können Programme
geladen und gespeichert werden.
Zusätzlich gibt es noch LOAD M "X:datei.end",Startadresse und SAVE M "X:datei.end",Startadresse,Endadresse
zum Verwalten von Maschinenprogrammen!
Software unter DOS: TransDrive Programm (Deutsch)
Layout für die Platine von Conrad-Elektronik (Nr. 527181-22) als Bild
